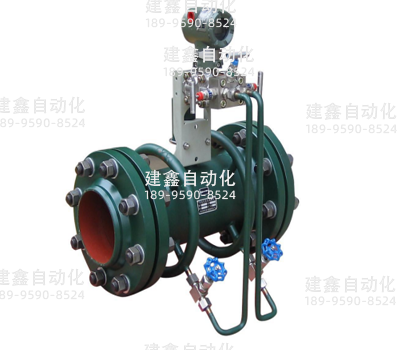

V錐流量計
 |
V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置,利用V形錐體在流場中產生的節流效應來測量流量,與其他節流式流量計不同,它改變了節流布局,從中心孔節流改變?yōu)榄h(huán)形節流.其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性...
|
|---|
一．產品概述

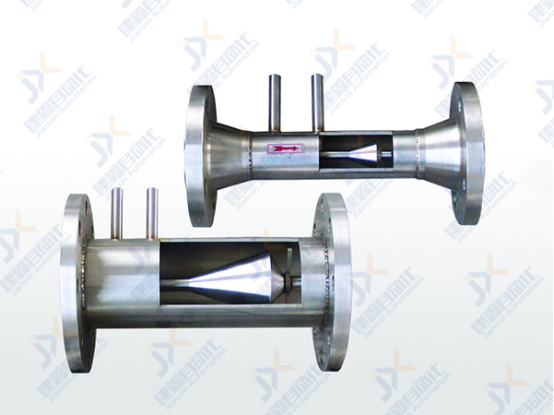

YX-LGV系列 V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置,利用V形錐體在流場中產生的節流效應來測量流量,與其他節流式流量計不同,它改變了節流布局,從中心孔節流改變?yōu)榄h(huán)形節流.其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程,在穩定流的情況下管道中的流速與壓差的平方根成正比.V錐流量計穩定性好,準確度高,重復性好,量程比寬,對安裝管段要求低,壓縮小,壓損小,可測量含有固體顆粒流體,低壓流體,高含濕氣體及各種臟污流體.
二．產品特點
1. 傳感器本體能對流體流態整形。
2. 量程比寬，精度高，重復性好。
3. 耐磨損、長期使用穩定性好。
4. 所需直管段很短，不需要在流量計的上游安裝流動調整器。
5. 流量計結構具有自清掃功能，不會產生贓污物的積垢,非常適 用于臟污流體的流量測量如焦爐煤氣、濕氣體等。
6. 內錐體可以減弱被測介質差壓場中脈動振蕩的幅值從而減小 差壓信號中的噪聲。
7. 無可動部件，可靠性好，安裝方便。

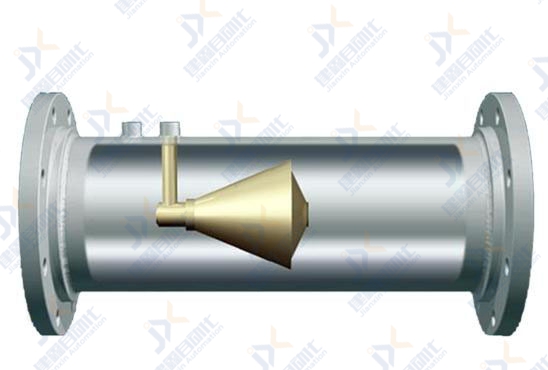

8. 當流體流經具有特殊廓形的內錐體時會在其周邊形成邊界層 并疏導流體離開錐體尾部的邊緣從而減少它被磨損的可能性。
9. 壓力損小，適用于低靜壓流體的流量測量。
三．主要技術參數
1. 公稱直徑:50mm≤DN≤1800mm
2. 公稱壓力:PN≤320MPa
3. 雷諾數范圍:8×103≤Red≤107
4. 精度等級：0.5級，1級
5. 重復性：≤0.1%
6. 直管段長度：前直管為1~3D,后直管為3~5D
7. 壓損小，僅為孔板1/2-1/3
8. 錐體后緣產生漩渦小，負壓側輸出穩定，波動小，穩定性好
9. 量程范圍可達：1:15
