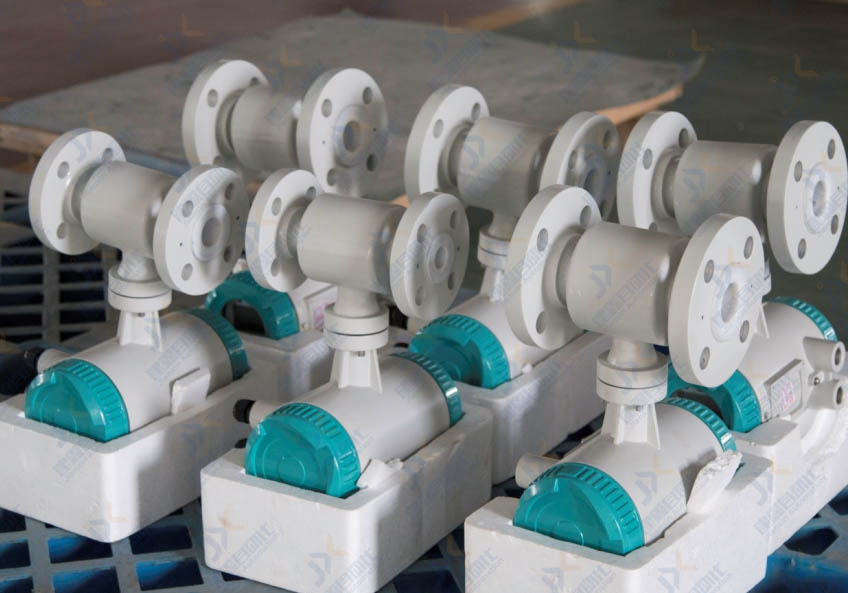

一體管段式電磁流量計
 |
一體管段式電磁流量計...
|
|---|
一．產品概述
YX系列電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。
二．整機和傳感器技術數據
|
執行標準 |
JB/T9248-1999電磁流量計 |
||
|
公稱通徑 |
10、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||
|
精確度 |
示值的的±0.5%，可選示值的±0.3%或±0.2% |
||
|
介質電導率 |
≥20μs/cm |
||
|
公稱壓力 |
4.0MPa，1.6MPa ，1.0MPa ，0.6MPa （特殊壓力可定制） |
||
|
介質溫度 |
一體型 |
-20℃~+60℃ |
|
|
分體型 |
氯丁橡膠襯里/聚氨酯襯里 |
-10°C~+80°C |
|
|
PTFE襯里/PFA襯里/F46襯里 |
-10°C~+160°C |
||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、PFA、聚全氟乙丙烯(F46)、陶瓷、硅氟橡膠 |
||
|
環境溫度 |
-25°C~+60°C |
||
|
電極形式 |
標準型、刮刀型、可更換型 |
||
|
電極材料 |
SUS316、哈氏合金C、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢 |
||
|
測量范圍 |
1500：1流速設定<15m/s |
||
|
結構形式 |
一體型、分體型、沉浸型、防爆型 |
||
|
防護等級 |
IP65、IP68可選 |
||
|
防爆標志 |
Exmd II T4 |
||
三．法蘭型電磁流量計電極材料的選擇
（電極材料的耐腐蝕性能(僅供參考)
|
電極材料 |
耐腐蝕性能 |
|
SUS316 |
適用：生活/工業用水、污水、弱酸堿鹽液、常溫濃硝酸 廣泛用于石油、化工、尿素、維尼綸等工業 不適用：氫氟酸、鹽酸、氯、溴、碘等介質 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性介質 |
|
哈氏B |
適用：一定濃度的鹽酸，氫氟酸等非氧化性酸和非氧化性鹽酸， 濃度不低于70%的氫氧化鈉等堿液 不適用：硝酸等氧化性酸 |
|
哈氏C |
適用：氧化性酸，如硝酸、混酸、或硫酸的混合介質的腐蝕；也耐氧化性鹽或含有其它氧化劑的環境腐蝕。如高于常溫的次氯酸鹽溶液；對海水的抗腐蝕性非常好。 不適用：鹽酸等還原性酸和氯化物 |
|
鈦Ti |
適用：氯化物、次氯酸鹽、海水、氧化性酸 不適用：鹽酸、硫酸等還原性酸 |
|
鉭Ta |
175℃以下的硫酸，幾乎能耐一切化學介質（包括鹽酸適用：濃鹽酸、硝酸、硫酸等大多數酸液，包括沸點的鹽酸、硝酸和、硫酸和王水）的腐蝕。不適用：堿、氫氟酸、發煙硫酸 |
|
鉑(Pt) |
各種酸、堿、鹽，不包括王水和銨鹽 |
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考，用戶應根據實際情況自己作出選擇。對于一般介質，可以查閱有關防腐蝕手冊。對混酸等成分復雜的介質，應做擬選材料的腐蝕實驗
刮刀電極適合含有嚴重污染物質的介質，電磁流量計在長期運行過程中，電極表面會形成一層非導電污垢而影響電極信號。使用刮刀式電極可以清除電極污垢：打開罩蓋，旋轉旋鈕，轉動刮刀，將電極表面的污垢刮凈。可以在電磁流量計運行過程中進行清垢，清理后將刮刀的方向旋至與流體流動的方向。
四．法蘭型電磁流量計襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。
材料：聚胺脂橡膠；主要性能1.很好的耐磨性能2.耐酸、堿性能差3.不能用于混有有機溶劑的水；適用范圍＜80℃；測中性強磨損的煤漿、泥漿和礦漿
材料：硅氟橡膠；主要性能1.耐高溫；適用范圍：＜200℃，測水、污水
材料：耐酸橡膠(硬橡膠)；主要性能：1.能耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉(鉀)的腐蝕2.不耐強氧化劑的腐蝕；適用范圍：-25℃～+90℃測一般的酸、堿、鹽溶液
材料：氯丁橡膠；主要性能：1.耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑2.耐磨性強、粘接性能差；適用范圍：-40℃～+180℃測濃酸、濃堿強腐蝕性溶液及衛生介質
材料：聚四氯乙烯，(PTFE)；主要性能：1.耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑2.耐磨性強、粘接性能差；適用范圍：-40℃～+180℃測濃酸、濃堿強腐蝕性溶液及衛生介質
材料：全氯乙丙烯F46；主要性能：1.同PTFE不耐的介質2.不耐發煙硝酸、丁基鋰；適用范圍：同PTFE，能用于較高負壓
材料：PFA；主要性能：耐化學腐蝕性與PTFE相近；適用范圍：同PTFE不耐的介質
